硅胶干燥剂能重复使用吗？要注意些什么？
硅胶干燥剂的化学性能稳定，热稳定效果良好，其吸附性也较高，同时还可以作为空气净化剂来使用，所以深受大家的青睐，但是使用一次后，丢掉会感到很可惜，那么如何对已使用的硅胶进行再生？我们在进行二次再生时的注意事项有哪些？

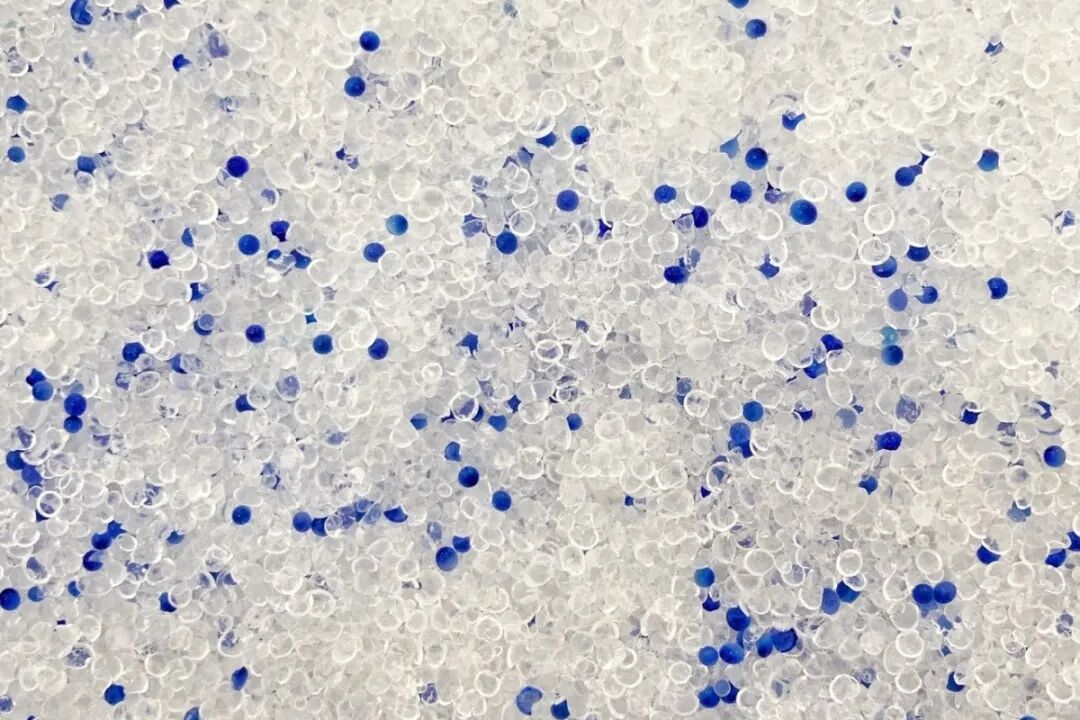

硅胶吸附水汽后的再生
"
休渔不休业
FISHERY
硅胶吸附水分后，可通过热脱附方式将水分除去，加热的方式有多种，如电热炉、烟道余热加热及热风干燥等。
脱附加热的温度控制在120-180℃为宜，对于蓝胶指示剂、变色硅胶、DL型蓝色硅胶则控制在100-120℃为宜。各种工业硅胶再生时的最高温度不应超过以下限度：
粗孔硅胶不得高于600℃；
细孔硅胶不得高于200℃；
蓝胶指示剂（或变色硅胶）不得高于120℃；
硅铝胶不得高于350℃。
再生后的硅胶，其水分一般控制在2%以下即可重新投入使用。
硅胶吸附有机杂质后的再生
01
焙烧法
对于粗孔硅胶，可放在焙烧炉内逐渐升温至500-600℃，约经6—8小时至胶粒呈白色或黄褐色即可。对细孔硅胶，焙烧温度不能超过200℃。
02
漂洗法
将硅胶在饱和水蒸汽中吸附达到饱和后放热水中浸泡漂洗，并可结合使用洗涤剂以除去废油或其它有机杂质，再经净水洗涤后烘干脱水。
03
溶剂冲洗法
根据硅胶吸附有机物种类，选用适当的溶剂将吸附在硅胶内的有机物溶出，然后将硅胶加热以脱除溶剂。
硅胶再生应注意的问题
休渔不休业
FISHERY
-
烘干再生时应注意掌握逐渐提高温度，以免剧烈干燥引起胶粒炸裂，降低回收率
-
对硅胶焙烧再生时，温度过高会引起硅胶孔结构的变化而明显降低其吸附效果，影响使用价值。对于蓝胶指示剂或变色硅胶，脱附再生的温度应不超过120℃，否则会因显色剂逐步氧化而失去显色作用
-
经再生后的硅胶一般应过筛除去微细颗粒，以使颗粒均匀
咨询
我们尊重知识产权，如您认为本平台所载文章、图片、视频等内容侵犯您的合法权益，请您及时联系我们，我们将依据相关法律法规、平台规则予以处理。
关键字
- 164
- 点赞
- 复制链接
- 举报
