浅谈PCB电路板防潮
PCB电路板防潮
受潮常见故障原因分析
PCB电路板因其本身结构原因，无论是在制作还是存放过程中，受潮问题是比较容易发生的。常见受潮故障原因分析如下：

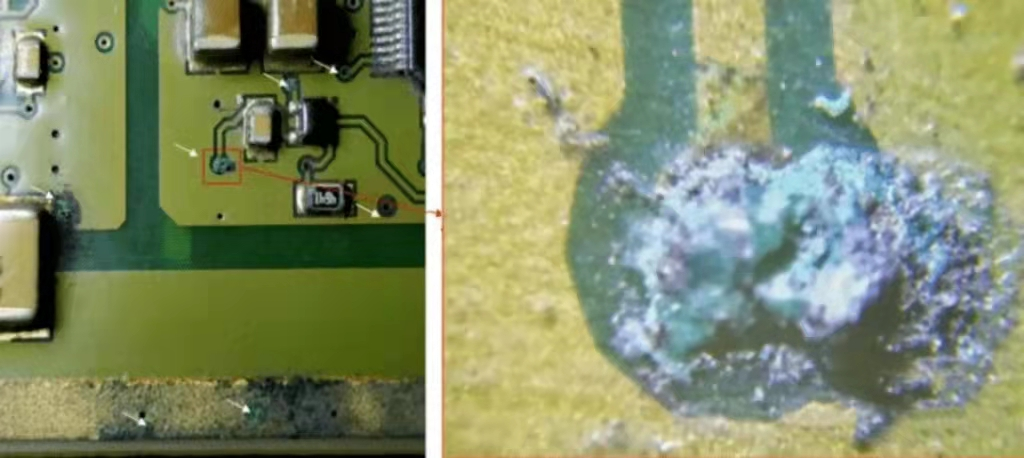

图：元件引脚受潮腐蚀
✔ 在潮湿环境中使用的电路板，当湿气过大时就会化成水珠跌落到电路板上，跌落到电路板上水珠在电路板上散开后，会依附在电子元件的各个引脚或者印制线上。
✔ 由于目前电路板中应用的电子元件都是SOP或SSOP贴片元件，当湿气转化为水珠滴在SSOP封装集成电路引脚上时，如果此时PCB电路板处于运行状态，就会给集成电路的引脚间增加一个无形的电阻，导致处于工作状态中的电路板出现故障。
✔ 如果由湿气转化成的水珠滴在未处于工作状态中的电路板电子元件的引脚间时，虽不会立即对电路板造成危害，但电子元件的引脚或印制线受到水滴的浸润后，元件的引脚就会发生锈蚀，时间久了还会因锈蚀而断脚引发电路板故障；印制线被水珠浸润一段时间后，会出现印制线霉断的情况出现，导致电路板在次投入工作时，出现不能运行的情况。
防潮措施（1）
在电路板工艺上的防潮措施：
❶ 保形涂层
保护涂层又称三防涂料——防潮、防盐雾和静电，是用于PCB腐蚀、短路或电弧放电的常用且有效的工具。电路板清洁后，只需在产品上喷涂即可，它将在产品上留下薄而透明的涂层保护。

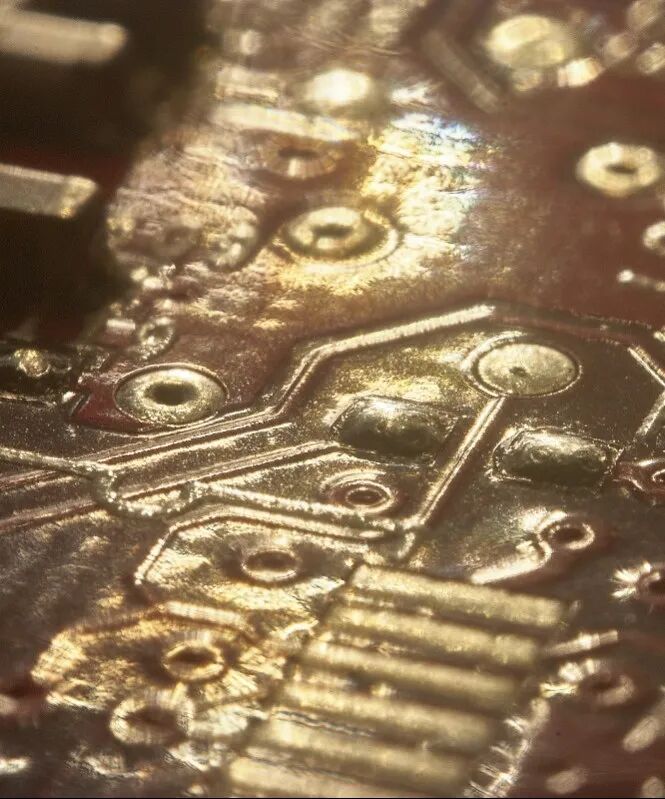

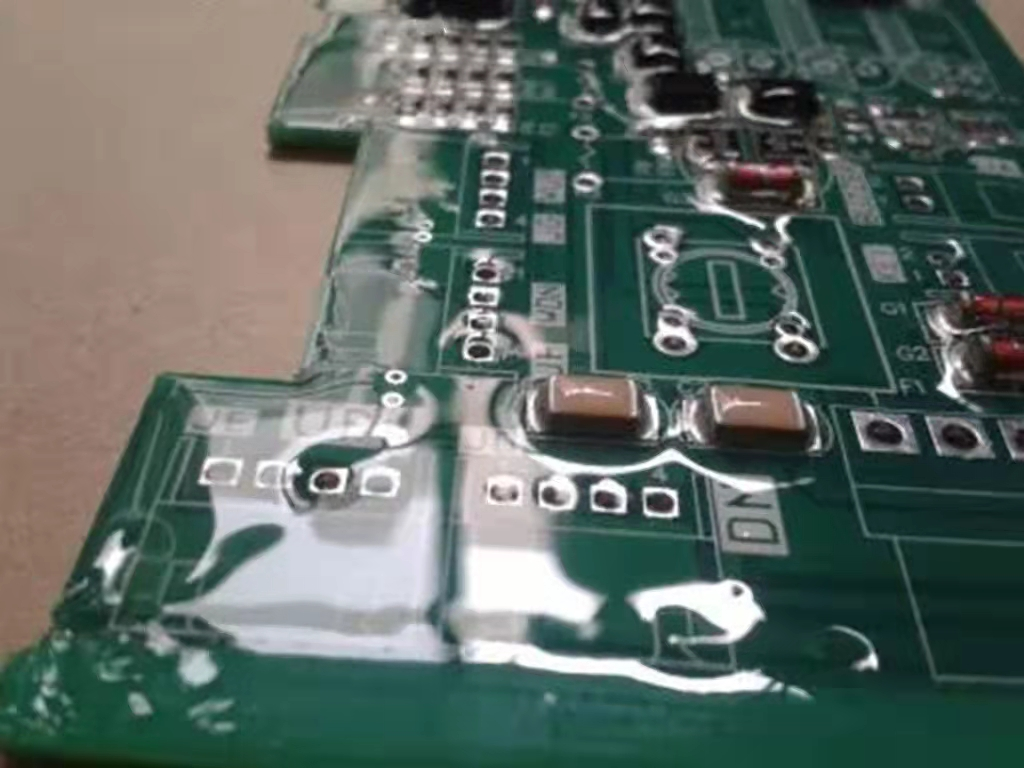

图：喷涂保形涂层的PCB
❷ 环氧树脂
通常环氧树脂胶有二个组分：一是树脂, 二是固化剂。将它们混合后，可以将混合物倒在电路板上。一旦固化，会变得非常坚硬耐用。当覆盖电路板至少1/4英寸时，环氧树脂的保护是最有效。环氧树脂具有出色的耐机械冲击能力，以及电绝缘性、水分和耐化学腐蚀性保护特性。 环氧树脂非常难以去除，而且可以为防爆元器件提供出色的防护表面。

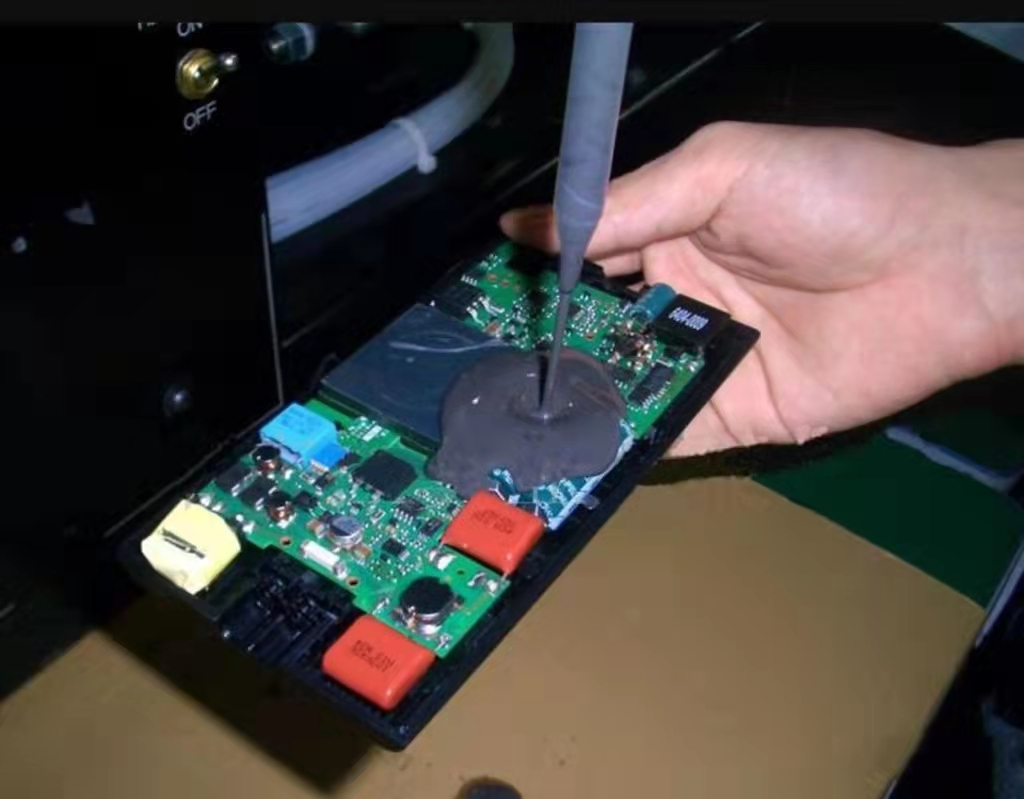

图：覆盖环氧树脂的PCB
❸ RTV有机硅
RTV (Room Temperature Vulcanizing) 是室温硫化硅橡胶的缩写,是一种液体有机硅橡胶。在苛刻工作环境下，它仍能表现出优异的热稳定性、弹性、耐湿性。当电路板需要修理前，需要将RTV从电路板上移除。

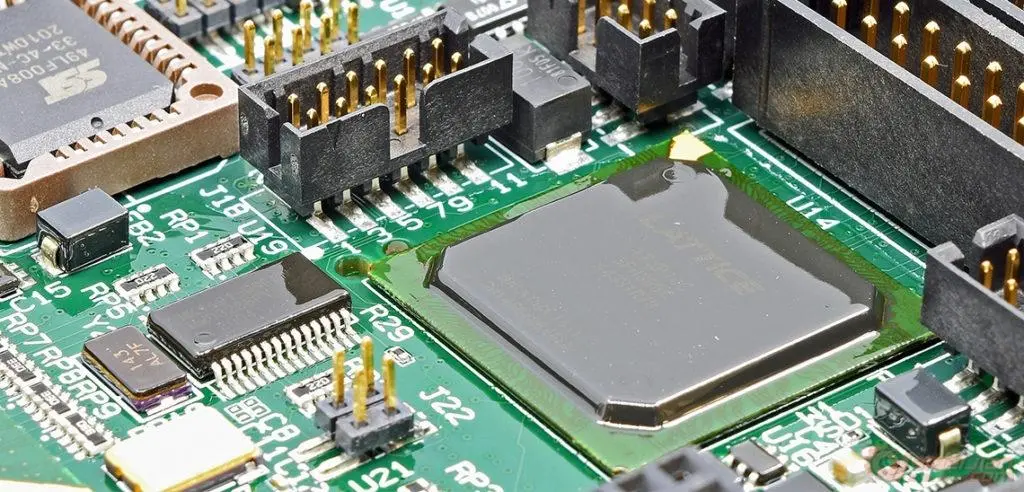

图：PCB涂覆RTV硅橡胶
防潮措施（2）
保存中的防潮措施：
❶ 仓库自动除湿机and雅德大包袋干燥剂
PCB板适宜的保存环境为：23±3℃，55±10%RH。储存好的条在仓库内安装湿度测试仪及除湿机，能够及时根据环境变化进行湿度调整。配合使用雅德大包袋干燥剂。
雅德大包袋干燥剂有多种包材和吸附剂原料的不同组合，并根据不同行业使用需求设计有：背封、三边封、连包、毯式，广泛应用于工业制品、刹车片以及农副产品等多个行业上千种产品的仓储与运输。

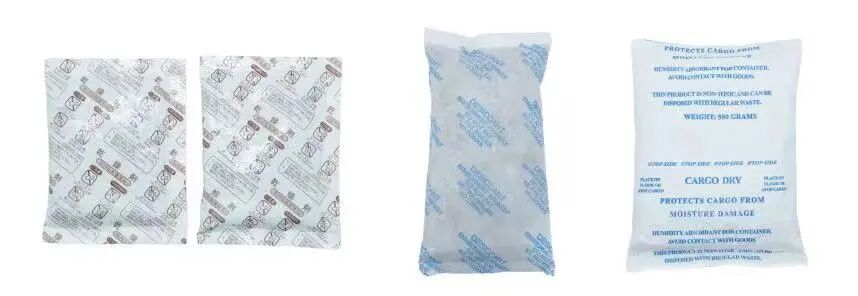

图：雅德大包袋干燥剂
❷ 恒温恒湿柜
恒温恒湿柜有着精确的温度和湿度控制系统，仓库放置恒温恒湿柜来存放PCB板。

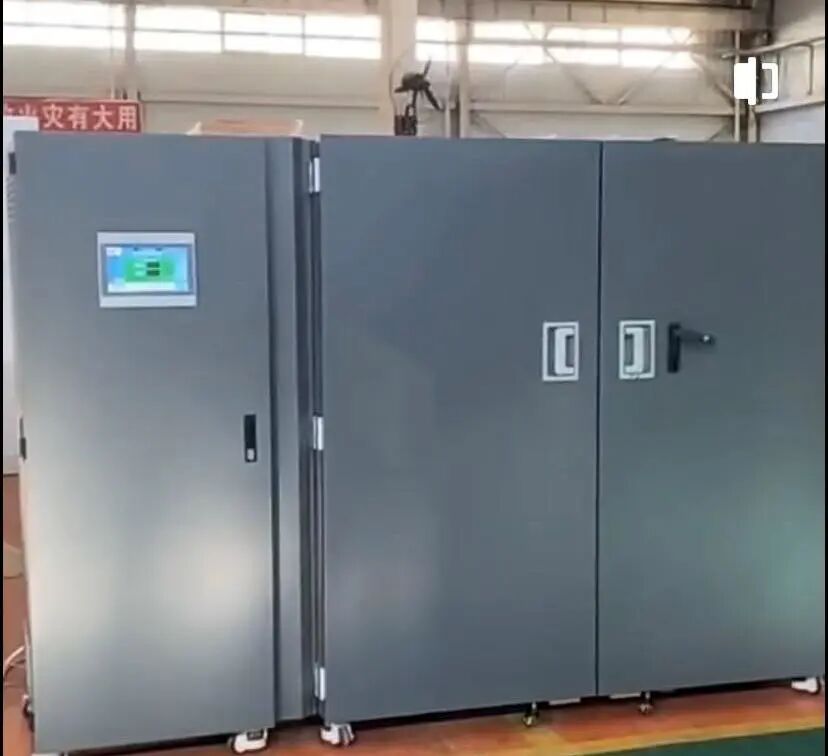

图：仓库中的恒温恒湿柜
❸ YADE电子产品三合一组合包装
针对于对湿气极其敏感的线路板，雅德在长期的客户服务中积累了自己的经验。推出电子产品三合一组合包装（雅德高性能干燥剂+静电屏蔽袋+湿度指示卡）可透过防静电屏蔽袋及时查看湿度卡数值，了解防潮状况，降低电路板被湿气损害风险。

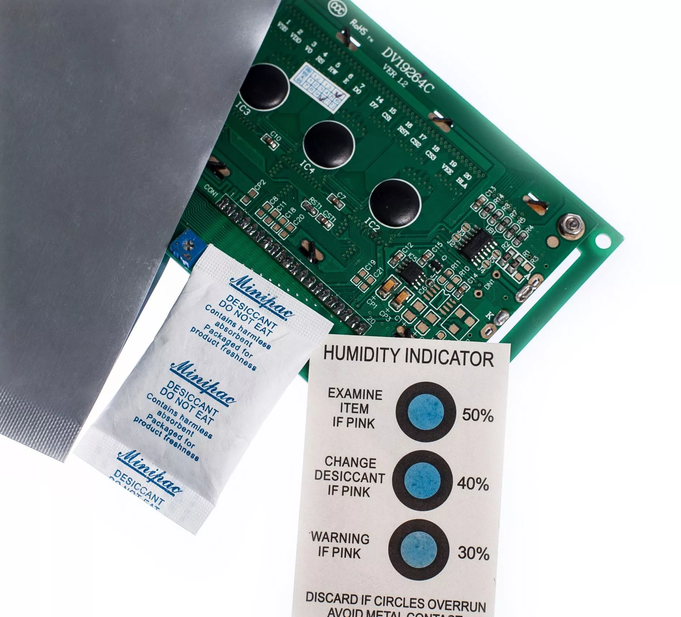

图：雅德高性能干燥剂+湿度卡+静电屏蔽袋
