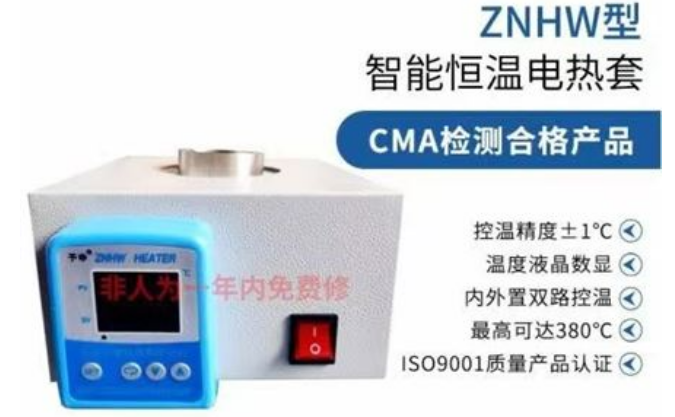

一、ZNHW型电热套产品说明

电热套是用无碱玻璃纤维作绝缘材料，将Cr20Ni80合金丝经绕线机、包纱机、编织机簧装置于其中，先做成绝缘加热绳，再用纯手工针织法按照国标烧瓶尺寸做成大小不同规格的加热体，进行加热。

首先采用特殊模具将硅酸铝棉经真空抽滤定型、加胶烘干做成半球形环保保温体。

外壳一次性注塑成型和铁皮静电喷塑，既美观又防腐蚀。由于采用球形加热，可使容器受热面积达到 65%以上，具有升温快，温度高、操作简便、经久耐用的特点。

ZNHW 型电热套控温采用计算机芯片做主控单元，采用多重数字滤波电路，模糊PID 控制算法，具有测量精度高，冲温小，单键轻触操作，双屏显示，内、外热电偶测温，可控硅控制输出，160-240V 宽电压电源，并有断偶保护功能，具有升温快、温度高、操作简便、经久耐用的特点。

是大专院校、科研单位、医药化工各实验室、化验室做加热实验理想的加热仪器。

二、 面板指示



三、按键定义

1．“设定”键：可设定或查看温度设定值及其相关参数。

2．“移位/自整定”键：在非设定状态长按此键5秒可进入或退出系统自整定状态；在设定状态下，点击此键可使设定值移位闪烁修改。

3．“减小”键：在设定状态下，点击此键可使设定值递减，长按此键可使设定值 连续递减。

4．“增加”键：在设定状态下，点击此键可使设定值递增，长按此键可使设定值 连续递增。

四、使用方法

1. 将仪器的传感器（内置或外置）插入传感器孔内并顺时针轻旋拧紧，插入的时候注意三个孔的顺序，切勿乱插！然后将加入反应物料的容器放入电热套内并固定，插入～220V 电源，打开电源开关，控制器上电，上排数码管显示“In-K”，下排数码管显示温度上限；“OUT”指示灯点亮；约3秒后进入到正常显示状态！显示窗上排显示室温，设定窗显示设定温度值，然后按SET键，进入到温度设定状态，显示窗口上排显示提示符“SP”，按“▲”增加温度，按“▼”键减小温度，按“◀”键为移位键，通过增加、减少键和移位键修改所需的值；再按下设定键，设定值自动保存并退出设定状态！加热温度如：100℃，绿灯亮表示加温，绿灯灭表示停止，微电脑将根据所设定温度与现时温度的温差大小确定加热量，确保无温冲一次升温到位，并保持设定值与显示值±1℃温差下的供散热平衡，使加热过程轻松完成。

2．当温度异常或超温报警时，“OUT”指示灯闪烁。

3．在温度设定和内部参数设定状态下，若1分钟之内无任何键按下，控制器会自动返回到正常显示状态。

4.电热套左下方有一橡胶塞子，用来保护外用热电偶插座不腐蚀生锈和导通内线

用，拔掉则内探头断开，机器停止工作。如用外用热电偶时应将此塞子拔掉保存，将

外用热电偶插头插入插座并锁紧螺母，然后将不锈钢探棒放入溶液中进行控温加热。

5该电器设有断偶保护功能，若控制数码管显示窗上排显示“----”，绿灯灭，电器即停止加温，表示温度传感器或控制器本身故障，请仔细检查温度传感器及其接线，需检查好后再用！

五、系统自整定

1．当温度控制效果不理想时可进行系统自整定。在系统自整定过程中温度会有较大过冲，用户在进行系统自整定前应充分考虑此因素。

2．在非设定状态下长按“移位/自整定”键6秒后进入到系统自整定程序，上排数码管显示温度测量值，下排数码管显示温度设定值并闪烁；自整定结束后下排数码管停止闪烁，并自动切换到温度控制状态。自整定完成后控制器会得到一组更佳的系统PID参数，参数值自动保存。在系统自整定过程中长按“移位/自整定”键6秒后可退出自整定程序。

3．自整定过程中，“设定”键无效。

六、技术参数

电 源：～220v 50hz (可生产～110v 50/60hz)

容 量：50、100、250、500、1000、2000、3000、5000、10000、20000、30000、

50000ml（可生产烧杯以及各种异形容量）

功 率：110--6000w

控温精度：±1℃

控温方式：智能数显，可控硅控制，内、外传感器测温

加热温度：表面温度最高 380℃

沸 腾：50ml 水 10—25 分钟

炉 丝：Cr20Ni80

绝 缘 层：无碱玻璃纤维，可耐温 450 度

绝缘系数：干燥≥500 兆

保 温 层：采用硅酸铝棉真空抽滤定型环保保温体
