TEC温控方案大全

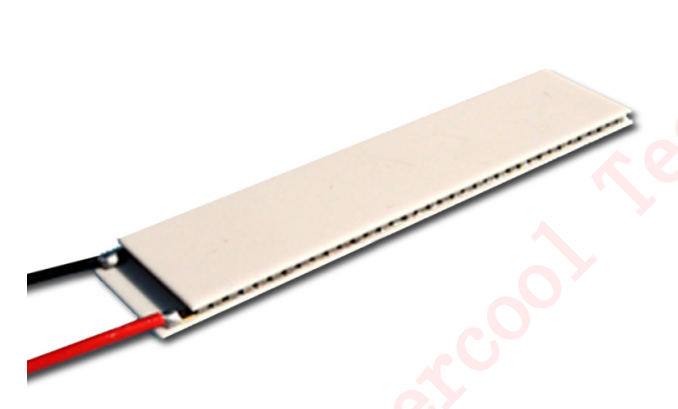

TEC是一种非常特殊的器件, 通过加载直流电,可以在其正反面实现制冷或制热的功能。

无论怎么样的TEC, 都需要驱动它,使之达到升温或降温的目的。

冠冷科技提供很多种能驱动 TEC的温度控制方案。

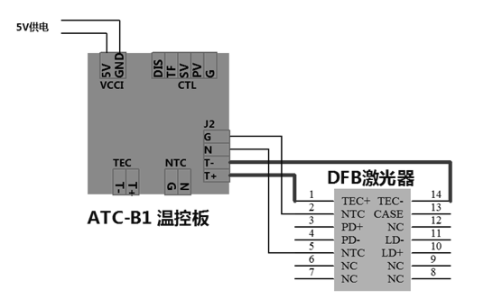

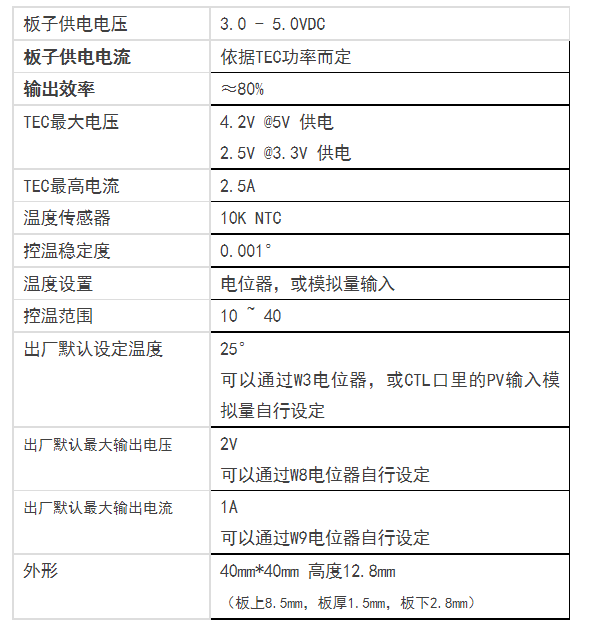

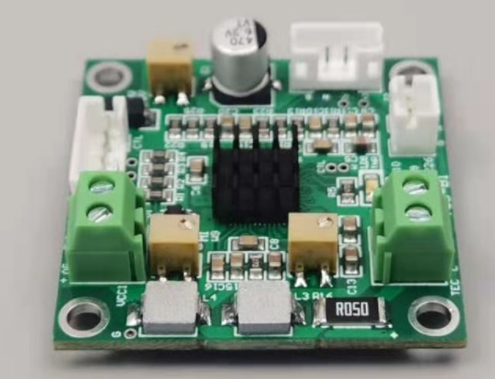

型号：ATC-B1
温度控制板，短周期PID，极小对象，DFB/TO封装器件控温，（4.2V2.5A)

ATC-B1 超小型半导体制冷片（热电制冷器）温度控制板，采用高成本TEC温控专用集成芯片设计，短周期PID控制算法，控温精度可达0.001度。本板采用连续输出驱动方式，保证了温度在控制周期内都是连续稳定的，是最佳的控制方式。ATC-B1支持10k NTC温度传感器，特别适合DFB，TO封装类的，内部集成了制冷片和探头的光器件，及其他类似高敏感度极小尺寸系统的控温。

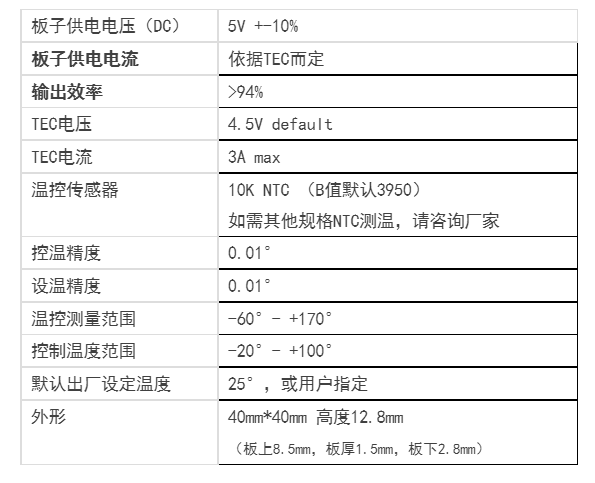

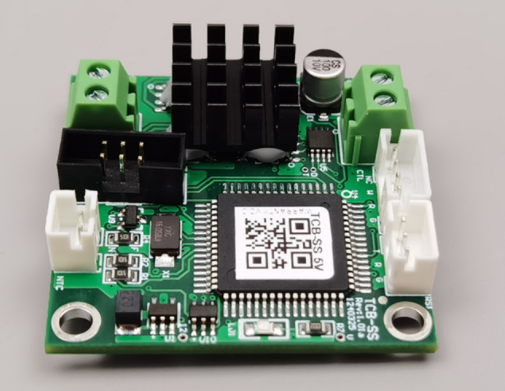

型号：TCB-SS
温度控制板，超小尺寸，0.01，小型半导体制冷片，4.5V3.0A
TCB-SS高精度半导体制冷片（热电制冷器）温度控制板，采用高成本TEC温控专用集成芯片设计，内含完整PID控制算法，控温精度可达0.01度。
本板采用连续输出驱动方式，保证了温度在控制周期内都是连续稳定的，是最佳的控制方式。TCB-SS支持最常用的10k NTC温度传感器。

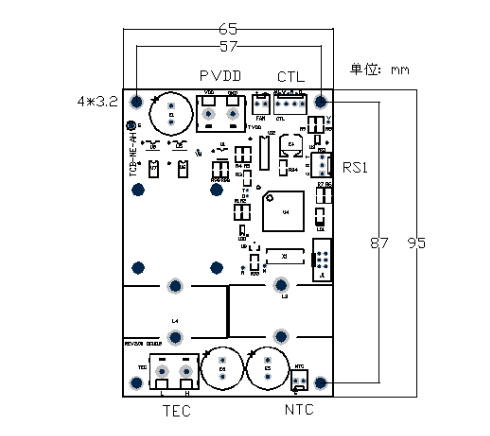

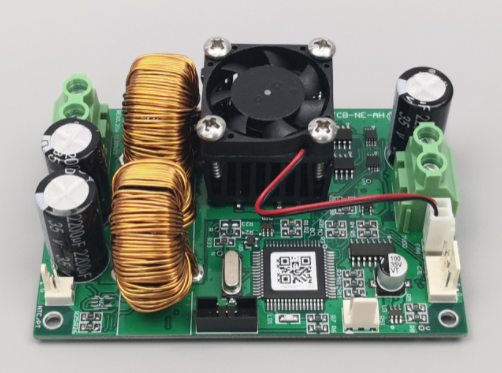

型号：TCB-NE-AH

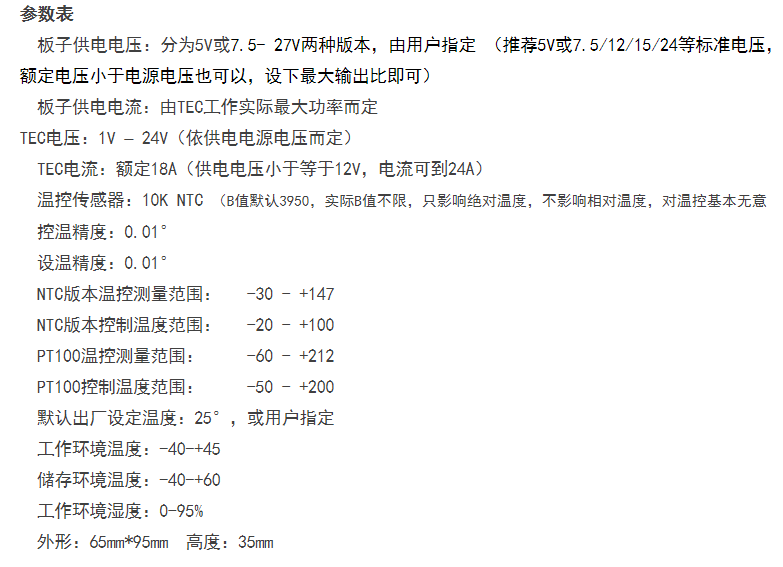

系列温控控制板，0.01，通用高精度，大功率(12V24A , 24V18A)
TCB-NE-AH半导体制冷片温度控制板，内含完整PID控制算法，连续输出模式，控温精度可达0.01度。支持最常用的10k NTC温控传感器,TEC可以有多重配置，供电为直流供电。
本板是TCB-NE的大电流版。适用于大功率高精度控温场合，比如高功率LD。

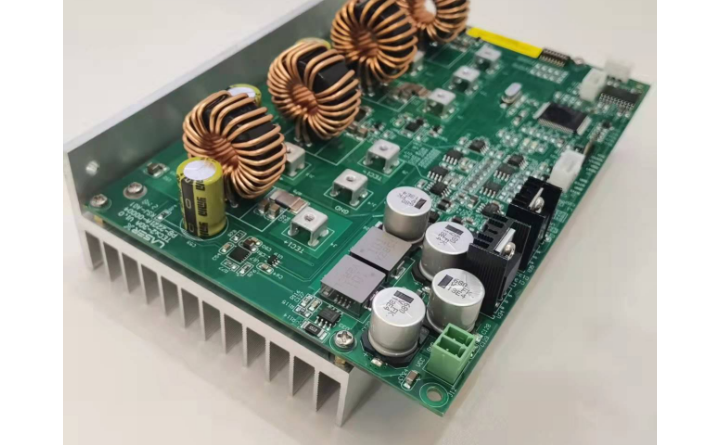

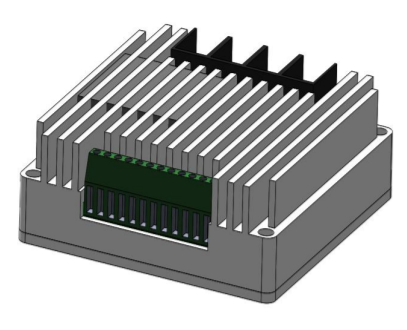

型号：TEC50V-20AB
温控控制板，50VDC/20A
TEC控制器TEC50V20A，通过控制流过TEC的电流方向和大小来驱动TEC，可实现高效精确地调节物体温度。它由5V到50V之间的直流电压供电，输出电流可高达20A，无需使用散热器。


具体技术参数：

       内置智能自动PID控制

　　电源电压：50V

　　高输出电压：±40V

　　高输出电流：20A

　　高效率：>92%@VVPS=50V&VTEC=25V&ITEC=20A

　　高温度稳定性：<±0.001°C

　　低热敏电阻注入电流：<1µA

　　连续双向输出

　　可编程输出电流和电压限制

　　实时温度、电流、电压信号

　　可选温度传感器类型：热敏电阻、RTD或温度传感器IC

　　高可靠性和零电磁干扰

　　尺寸小：63(L)× 61(W)× 16.7(H)(mm)
